在繪制過程中，模型的長度單位非常重要，Creo軟件中默認為英制單位（英寸），需要將默認單位改為公制，但很多用戶又不知道要怎么操作，下面小編給大家分享一下Creo具體設置公制單位的方法，本教程適用于Creo8.0和Creo7.0版本。
一、臨時設置

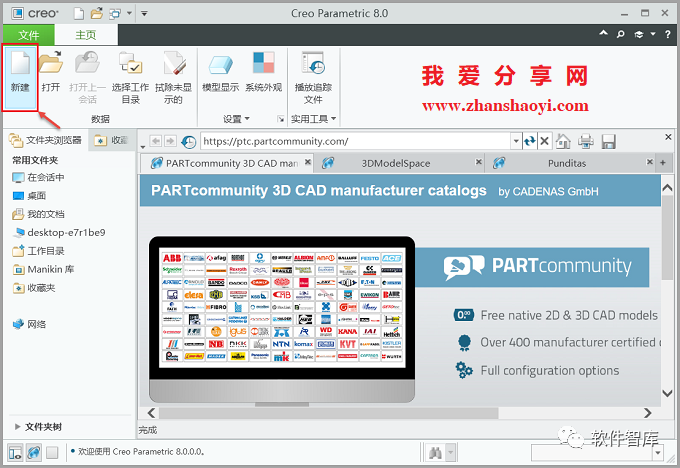

1.這里以Creo 8.0版本為例，打開軟件，點擊【新建】按鈕

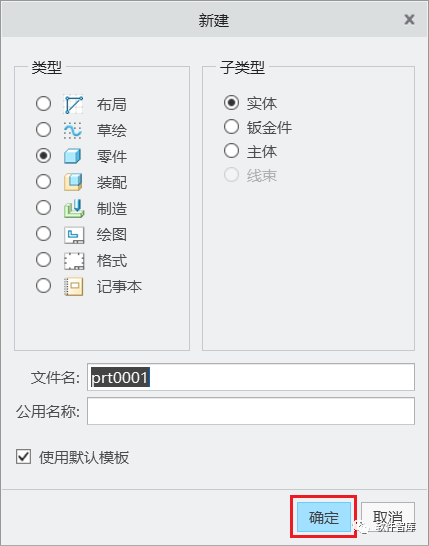

2.點擊【確定】進入繪制“零件”狀態下的界面

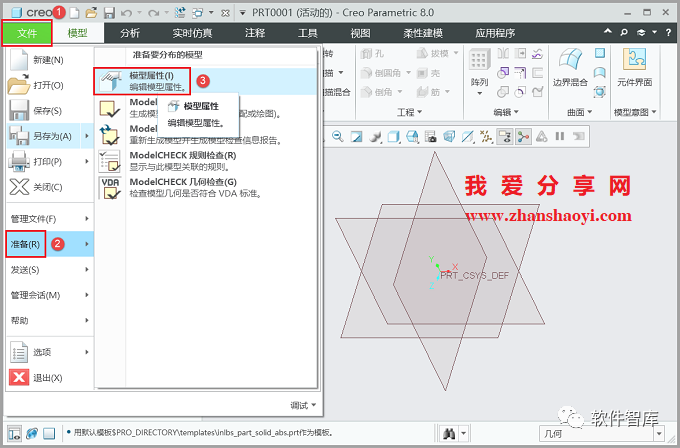

3.點擊【文件】→【準備】→【模型屬性】

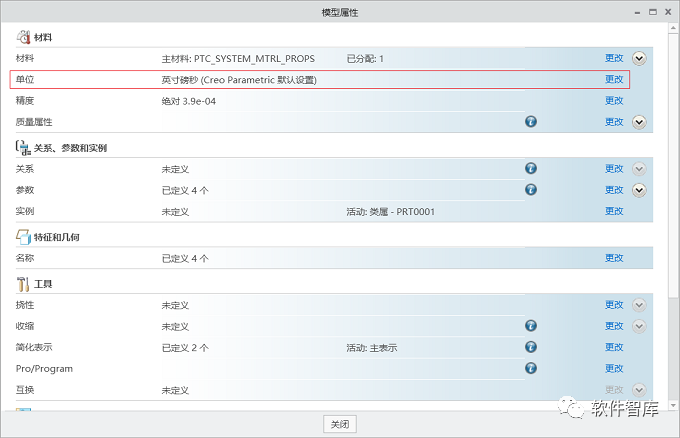

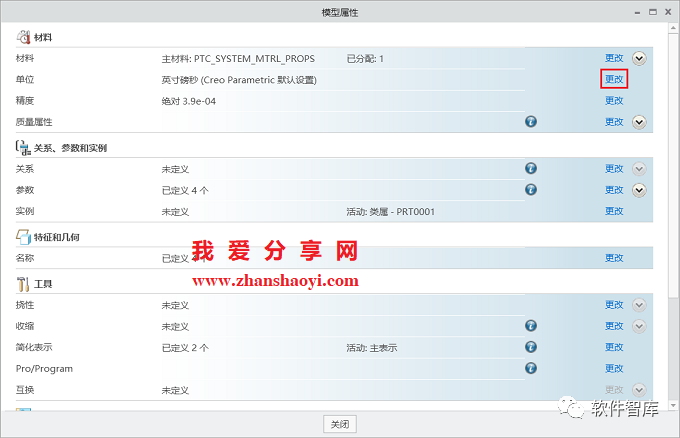

4.可以看到默認單位為英制：英寸磅秒，點擊【更改】

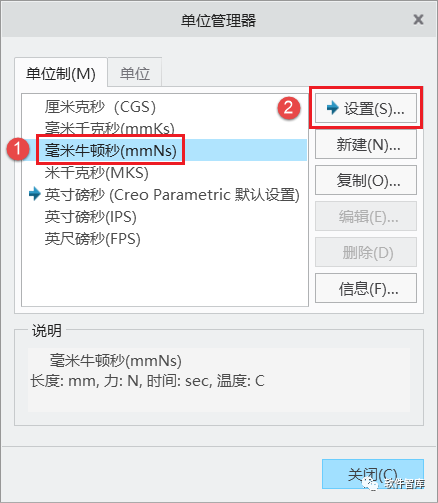

5.選擇公制單位“毫秒牛頓秒”或“毫米千克秒”，然后點擊【設置】

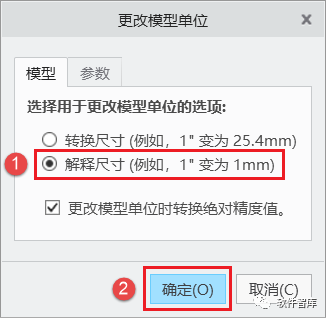

6.這里勾選“解釋尺寸”，然后點擊【確定】，完成模型轉化
①轉換尺寸：如果繪制輸入的是英制尺寸，但又想直接轉換為對應的公制尺寸，選擇它；
② 解釋尺寸：如果繪制是按照公制尺寸輸入，但是模型誤選擇了英制單位，選擇它，轉化的時候只是單位變化，數值不會發生變化；

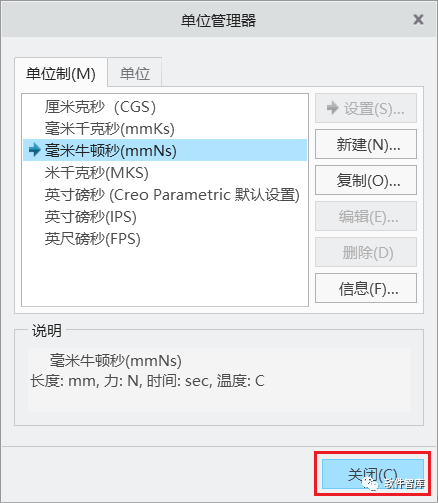

7.點擊【關閉】

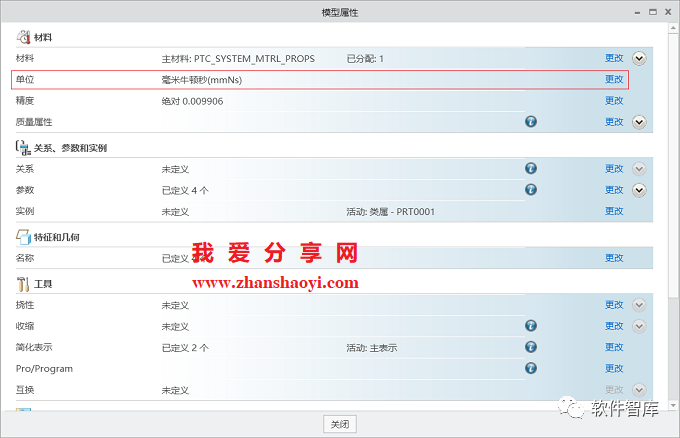

8.此時模型單位已經修改為公制：毫秒牛頓秒
以上操作僅針對當前模型修改了單位，再次新建模型又恢復為英制：英寸磅秒哈~
二、永久設置

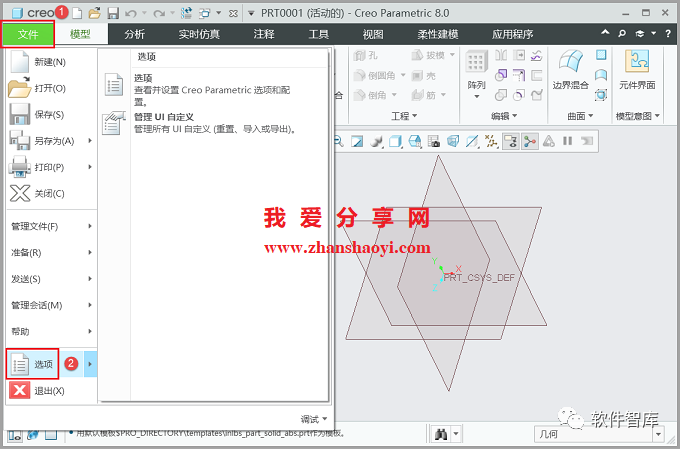

9.同樣先進入繪圖界面，點擊左上角【文件】→【選項】

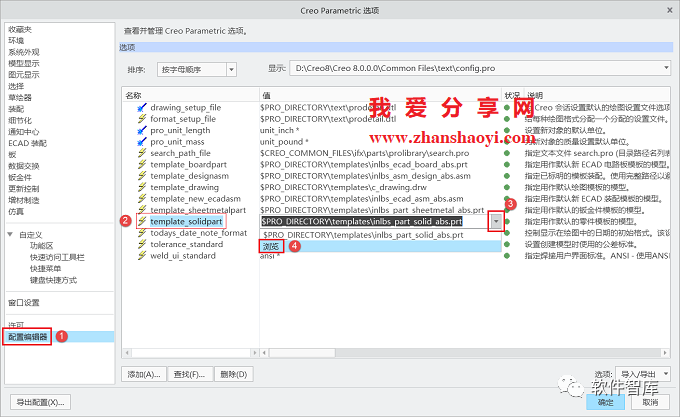

10.界面左下角的【配置編輯器】，找到template_solidpart選項，點擊其中的“三角”圖標之后，單擊出現的【瀏覽】選項

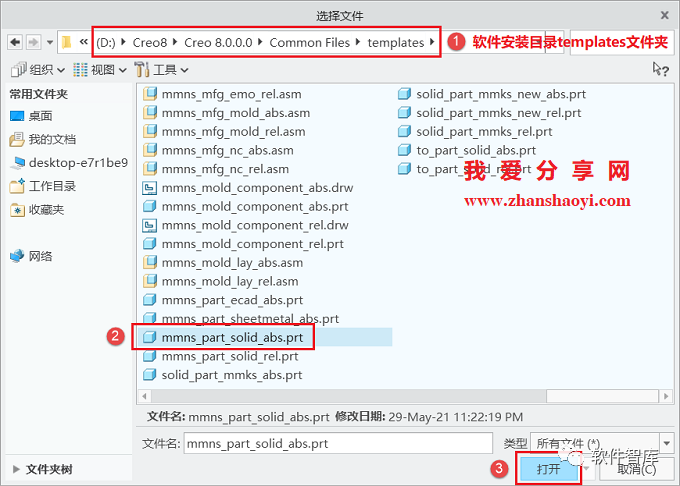

11.彈出“選擇文件”窗口，找到軟件安裝目錄中的template文件夾，然后找到公制模板文件mmns_part_solid_abs.part，選中它點擊【打開】
溫馨提示：對小產品，涉及轉檔精度，建議使用絕對精度模板mmns_part_solid_abs。

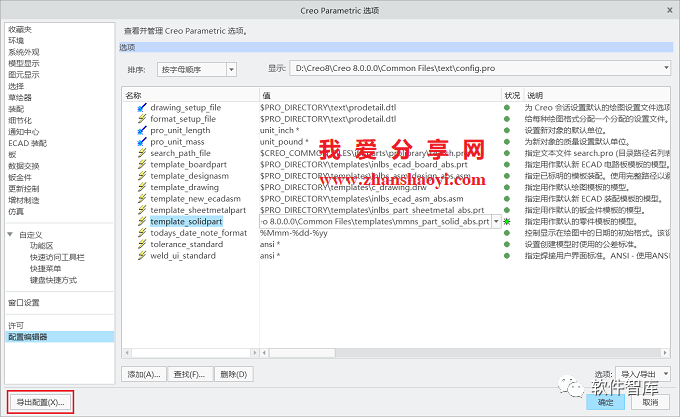

12.點擊【導出配置】按鈕

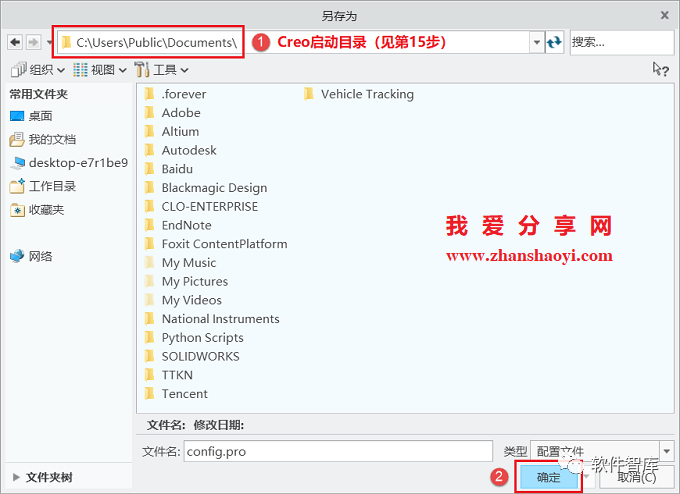

13.將配置文件保存到軟件的“啟動目錄”文件夾中，默認C:\\Users\\Public\\Documents，如果不知到自己軟件啟動目錄路徑，查看第14-15步操作

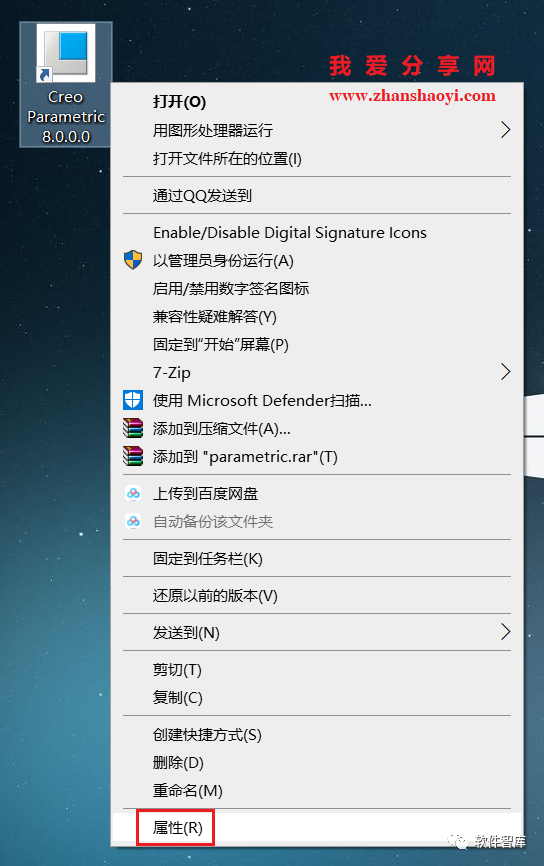

14.返回桌面，找到Creo8.0圖標，鼠標右擊選擇【屬性】

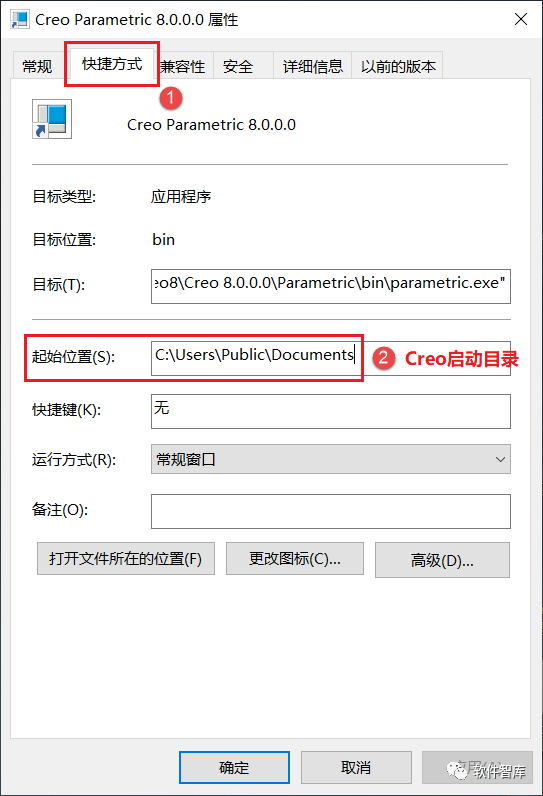

15.先點擊【快捷方式】選項卡，在“起始位置”欄就可以看到啟動目錄路徑，可以復制路徑直接粘貼到第13步路徑欄中

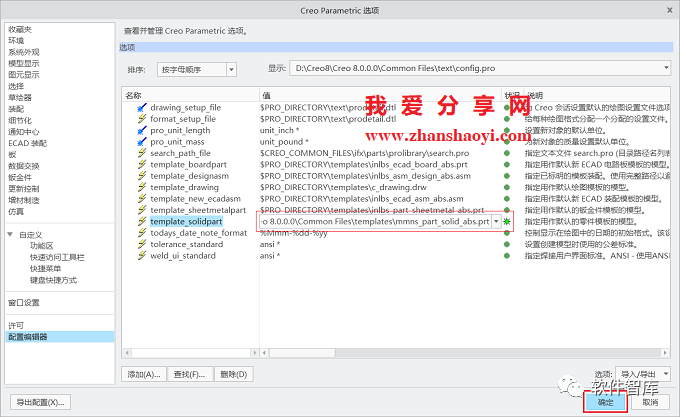

16.返回選項界面，點擊【確定】

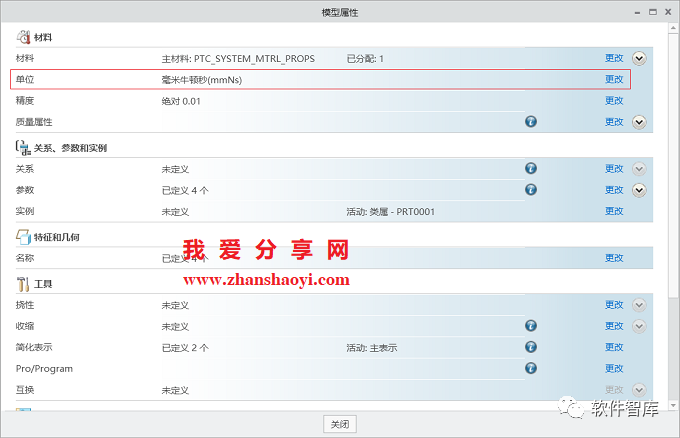

17.重新啟動軟件，新建一個零件就可以看到新建出來的零件默認就是公制單位了
使用上述教程中的2種操作方法，我們就可以將Creo8.0（或7.0）軟件設置默認為公制單位了，有需要的朋友趕緊試一試吧。
